Przedstawię kilka zdjęć wnętrza jednego z fajniejszych mierników, jakie posiadam. Zdjęcia mogą się przydać przy ewentualnej naprawie, lub przy oczyszczeniu styków przełączników mechanicznych. Choć są posrebrzane, to raz na 10-15 lat warto je oczyścić... :-)

Miernik CHAUVIN ARNOUX GI 83 jest super skonstruowany, nie ma problemu z jego rozłożeniem. Bardzo solidna konstrukcja bez udziwnień. Bardzo miło się pracuje zarówno z tym miernikiem jak i przy nim.

Zamieszczę dużą ilość zdjęć - wręcz nadmiarową -, która (oby nie) może być przydatna przy naprawie miernika.

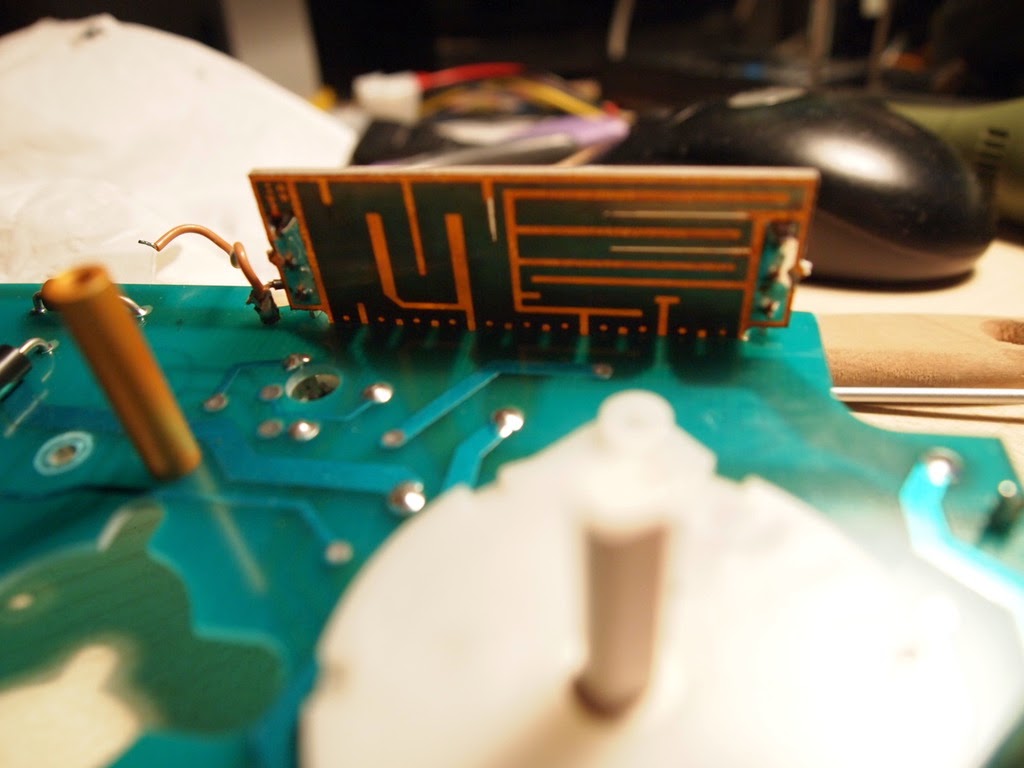

Widać przewody masy łączące płytki

Modele po serwisie (przeglądzie) dostają dodatkowe kondensatory ceramiczne: tu widać wnętrza dwóch mierników po lewej z dołożonym kondensatorem, a po prawej bez.

Oznaczenia podzespołów.

Wnętrze jednego z przełączników

Oznaczenia podzespołów.

Przełącznik w trakcie czyszczenia. Jak widać warto przeprowadzić konserwację co kilka-kilkanaście lat.

Oznaczenia podzespołów.

Przełącznik.

Oznaczenia podzespołów i sposób podłączenia kabla koncentrycznego.

Oznaczenia podzespołów.

W tym miejscy należy przy składaniu zainstalować tulejki dystansowe (nie pod spodem).

Ekran z miedziowanej folii.

Widok po zdjęciu tyłu obudowy.

Atelier de Réparation de l'Armée de l'Air ARAA624 AMBERIEUX

Podłączenie przewodów z gniazda pomiarowego.

Prowadzenie przewodu z gniazda pomiarowego.

Prowadzenie przewodu z gniazda pomiarowego i kolejność połączenia przewodów (białego i czerwonego).

Sposób podłączenia przewodu masy.

Gniazdo zasilania omomierza.

Adapter do zasilania omomierza. Zamiast stosować specjalne i drogie baterie z tlenkiem rtęci można zastosować zwykłe lub litowe.

Informacja wydrukowana na folii ekranującej; również o bezpiecznikach.

Napięcie podawane przez adapter omomierza (pomiar multimetrem MetraHit 28S).

Zasobniki baterii głównego zasilania miernika i omomierza.

Główny zasobnik na 8 baterii AA.

Regulacja miernika (przy kalibracji).

Zasobnik baterii.

Mechanizm pod pokrętłem zmiany zakresów.

Sposób demontażu pokrętła włącznika (śrubka).

Elektronika jest przylutowana przewodami do ustroju.

Niektóre śrubki są niemagnetyczne.

Podłączenie przewodu masy łączącego obudowę z elektroniką.

Elektronika od strony ustroju.

Prowadzenie przewodów, które trzeba rozlutować przy demontaży elektroniki.

Prowadzenie przewodów, które trzeba rozlutować przy demontaży elektroniki.Czarny przewód łączy sie z miedziowaną folią ekranu.

Widok elektroniki miernika.

Widok elektroniki miernika. Spękany lakier jest tylko mało estetyczny.

Widok elektroniki miernika.

Test omomierza na zakresie x100 Ω -> 100 *1 00 = 10000 = 10 kΩ :-)

To jest najlepsze w tym mierniku: jego opór pomiarowy jest 10x większy od standardowego miernika.

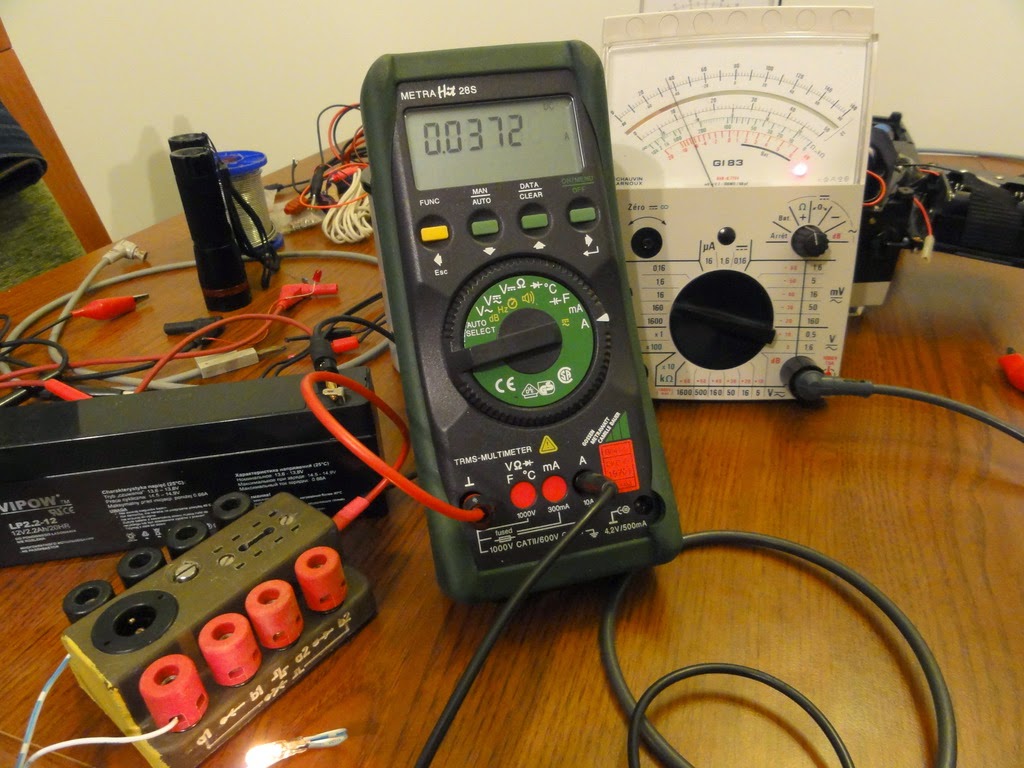

Na zakresie V (0,5 V - 1600 V) wynosi 100 MΩ. MetraHit z zakresem pomiarowym do 40 MΩ pokazuje otwarty obwód. CHAUVIN ARNOUX GI 83 mierzy oczywiście opór do 100 MΩ.

Prawie 15 MΩ przy zakresie 1,6 mV - 160 mV (zakres napiec zmiennych). Niektóre modele mają ponad 20 MΩ.

Prawie 6 MΩ przy zakresie 1,6 mV (zakres napiec stałych).

Prawie 10 MΩ przy zakresie 5 mV (zakres napiec stałych)

Ponad 40 MΩ przy zakresie 16 mV (zakres napiec stałych) - sprawdziłem dwoma miernikami elektronicznymi Gossen Metrawatt. Dwoma miernikiem analogowymi zmierzyłem wartość ponad 15 MΩ.

Od zakresu 50 mV (zakres napiec stałych) miernik ma opór wewnętrzny 100 MΩ.
