Thinkpad R61i upgrade

Mamy ten laptop Lenovo od nowości. Właściwie to żona go ma, a teraz współdzieli z córką. Używany jest do oglądania Youtube, sprawdzania poczty, przeglądania stron www, szukania przepisów, wypełniania PIT'ów, itp. Nic bardzo obciążającego komputer. Ponieważ jest mało używany i ma dużą rozdzielczość ekranu wzmocniłem jego konfiguracje sprzętową, co pozwala mu jeszcze funkcjonować przy współczesnych wymaganiach oprogramowania.

Obecnie na R61i jest zainstalowany system Windows 8.1 Pro 64bit. Żona w pracy używa tego systemu, więc i w domu musi być. Przydaje się też do uruchomiania programów, które go wymagają, dlatego na każdym z pięciu laptopów mamy jakiś system operacyjny Microsoft'u  - jako pierwszy lub n-ty system - XP, Win7 (64b), Win8.1 (64b). Oczywiście Debian i FreeBSD też są obecne!

Ten Thinkpad używany jest do szybkiego sprawdzenia "czegoś" w Internecie, dlatego zależało mi na szybkim starcie, a Win 8.1 startuje szybko. Kupiłem wersję 8, a Microsoft za darmo zaktualizował system do 8.1. Od przyciśnięcia włącznika do pojawienia sie ekranu logowania mijają około 23 sekundy.

Zapewnienie jak najbardziej płynnego działania programów wymagało zmian sprzętowych. Uzupełniłem pamięć RAM do 4GB, wymieniłem procesor na T9500 i zmieniłem dysk na Intel SSD 160GB.

Laptop:

Użyta pamieć RAM:

System operacyjny i procesor:


Jak to w życiu bywa, rodzice nigdy nie krytykują swoich pupilków. Taką samą analogie można zaobserwować wśród osób posiadających swoje pociechy, czyli laptopy. Trzeba jednak otwarcie napisać: użyty procesor jest, niestety, zdecydowanie słabszy od współczesnych modeli - przez pięć lat technologia CPU nie spała... Parametry procesora Intel T9500:
  • Liczba rdzeni: 2
  • Częstotliwość: 2.6 GHz
  • 6 MB cache: L2
  • FSB: 800 MHz
  • VT-x: tak
  • Udoskonalona technologia Intel SpeedStep: tak

Testy dysku podłączonego do magistrali pracującej z szybkością 3Gb.


TRIM działa bezproblemowo:

Jak widać uaktywniony jest tryb SATA II.
Średnia szybkość 1271 MB/s.


Jeden parametr wymaga uwagi. Będę go w najbliższych dniach monitorować:

Zmierzona prędkość odczytu:
- minimalna 133 MB/s
- maksymalna 186 MB/s

Szybkość sekwencyjnego odczytu: 249 861 kB/s.
Szybkość sekwencyjnego zapisu: 106 466 kB/s.
Prędkość operacji wyniosła od 3641 IOPS do 25799 IOPS.

Losowy dostęp do dysku:
Szybkość transferu danych od 3 958 MB/s do 224 699 MB/s.
Ilość operacji I/O od 432 IOPS do 8106 IOPS.

Dodatkowe testy wydajności dysku:


***


Użyty, zmodyfikowany BIOS:

Zmiany:

  • whitelist removed
  • SATA-II 3 Gb/s
  • SLIC 2.1
  • Thermal sensing
  • CTRL-FN swap
  • Dual-IDA support



***
Update: 2015.08.13:
Wykonałem upgrade do Windows 10. Laptop od kilku dni pracuje z nowym systemem. Wniosek na razie mam jeden: uruchamia się dłużej.


***



Update: 2015.04.09
Create: 2015.03.31
Autor: Brak komentarzy:
Etykiety:

Jak zwiększyć rezystancję wewnętrzną woltomierza?

Większość popularnych multimetrów oferuje rezystancję wejściową 10 MΩ:

Najprostszą metodą na uzyskanie większej rezystancji wejściowej woltomierza jest użycie przyrządu o odpowiednich parametrach. Analogowy V640 lub:
Oferują rezystancję wynoszącą 100 MΩ. Multimetr Keithley 2100 na zakresach do 10 V włącznie ma rezystancję większą niż 10 GΩ (tak samo jak większość nowych przyrządów w podobnej klasie). Niestety multimetry potrafią być kosztownymi przyrządami...

Można jednak znacznie taniej zwiększyć rezystancję wejściową i to za kilkadziesiąt złotych. Taką metodą zastosował producent tego multimetru:
Stosując prostą sondę z rezystorami zwiększono zakres pomiarowy z 300 V do 700 V.

Sprawdziłem, czy można w amatorskich warunkach zwiększyć rezystancje do 1 GΩ i uzyskać wiarygodne wskazania napięcia. Użyłem odpowiedniego rezystora:
Pomiar przeprowadziłem napięciem powyżej 10 V, by wyjść poza zakres wspominanego powyżej miernika Keithley 2100. Efekty można obejrzeć tu:

Natężenie prądu przy 10.6 V i rezystancji:
  • 10 MΩ wynosiło: 1,06 μA.
  • 1010 MΩ (1,01 GΩ) wynosiło: 10,5 nA.
Natężenie płynącego prądu jest istotne, by nie nagrzewać rezystora, co fałszowało by wyniki pomiarów.
Przy użytym na filmie podstawowym mierniku można zwiększyć rezystancje nawet do 10 GΩ bez konieczności zwiększania mierzonego napięcia - woltomierz wskaże wtedy 10,5 mV, a pomiar na zakresie 100 mV (1,06 nA).

***

Inną odmianą tej metody jest dodanie do multimetru rezystora o wartości 90 MΩ. Dlaczego o takiej wartości? Ponieważ większość popularnych przyrządów ma rezystancje wejściową o wartości 10 MΩ, a wtedy wystarczy otrzymane wyniki przemnożyć przez 10

Do tego celu mam następujące rezystory:
22 MΩ  20%:

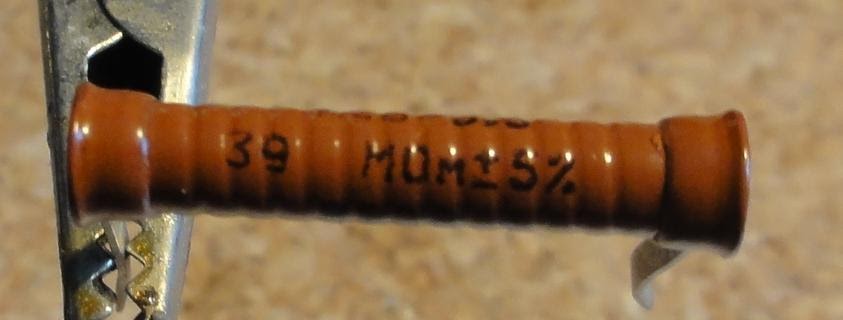

39 MΩ  5%:
51 MΩ  10%:




Dzięki opornikom o takich wartościach mogę uzyskać rezystancję około 90 MΩ, np.:
1) 51 MΩ + 39 MΩ = 90 MΩ
2) 4 * 22 MΩ = 88 MΩ
Przy multimetrach o rezystancji wewnętrznej 1 MΩ, 10 MΩ i 11 MΩ mogę uzyskac proste przeliczanie odczytów przy zwiększeniu zakresu pomiarowego i rezystancji wewnętrznej.


***

Ciekawa dyskusja związana z tym zagadnieniem:



****

********

Inne wpisy:

Update: 2016.05.13
Create: 2015.03.31
Autor: 7 komentarzy:
Etykiety: , , , ,

Sanwa vs Brymen

Porównanie parametrów dwóch popularnych multimetrów:


Rozdzielczość:
S5000a: 4⅘, 50 000 (5⅘, 500 000)
BM857s: 4⅘, 50 000 (5⅘, 500 000)
Częstotliwość odświeżania wyświetlacza:
S5000a: 5/s (50 000) i 1,25/s (500 000)
BM857s: 5/s (50 000) i 1,25/s (500 000)


Linijka analogowa (bar graph):
S5000a: 52 segmenty odświeżane 60/s
BM857s: 42 segmenty odświeżane 60/s


Podświetlenie wyświetlacza:
S5000a: nie
BM857s: tak


Osobny wyłącznik:
S5000a: nie
BM857s: nie


Kategoria pomiarowa:
S5000a: III 600 V (zakres V);  II 500 V AC i 300 V DC (zakres A)
BM857s: IV 600V;  II 1000 V


Certyfikat kalibracji:
S5000a: nie
BM857s: nie


Odporność na przepięcia:
S5000a: 6,5 kV (impuls 1,2/50us)
BM857s: 8 kV (impuls 1,2/50us)


Potwierdzenie przez laboratorium kategorii pomiarowej i odporności na przepięcia:
S5000a: nie
BM857s: tak


Impedancja wejścia:
S5000a: 10Mom // 30pF; dla zakresu 500 mV wynosi 80 pF; przy zwartych przewodach pomiarowych mogą pojawić sie odczyty do 50 LSD
BM857s: 10Mom // 30pF; dla zakresu 500 mV wynosi 80 pF


NMRR
S5000a: >60dB (dla 50Hz i 60Hz)
BM857s: >60dB (dla 50Hz i 60 Hz)


CMRR:
S5000a: >90dB (0..60 Hz) dla V AC;   >120dB (DC i 50..60 Hz) dla V DC
BM857s: >80dB (0..60 Hz) dla V AC;   >120dB (DC i 50..60 Hz) dla V DC


Górna częstotliwość RMS:
S5000a: 20kHz
BM857s: 20kHz


Zasilanie:
S5000a: 9V 6LR61
BM857s: 9V 6LR61


Automatyczne wyłączenie:
S5000a: po 17 minutach.
BM857s: po 17 minutach.


Bezpieczniki:
S5000a: 0,63 A / 500 V (200 kA),  12,5 A / 500 V (20 kA)
BM857s: 0,44 A / 1000 V (10 kA) 10x38 mm,  11 A / 1000 V (20 kA) 10x38 mm


Waga:
S5000a: 0,46 kg
BM857s: 0,50 kg


Interface do podłączenie do komputera:
S5000a: tak
BM857s: tak


***

V DC: 500.00 mV
S5000a:  ±0,03% + 2
BM857s: ±0,03% + 2

V DC: 5.0000 V
S5000a: ±0,03% + 2
BM857s: ±0,03% + 2

V DC: 50.000 V
S5000a: ±0,03% + 2
BM857s: ±0,03% + 2

V DC: 500.00 V
S5000a:  ±0,05% + 2
BM857s: ±0,05% + 2

S5000a: W trybie zwiększonej rozdzielczości dokładność wynosi % odczytu dla danego zakresu + 20. Przykład: odczytana wartość napięcia 3,3000 V w trybie 50 000:
3,3000 + 0,0010 + 0,0002 = 3,3012
3,3000 - 0,0010 + 0,0002 = 3,2992
(3,3012 - 3,2992 = 0,002)
Oraz w trybie 500 000:
3,30000 + 0,00099 + 0,00020 = 3,30119
3,30000 - 0,00099 + 0,00020 = 3,29921
(3,30119 - 3,29921 = 0,00198)
To są multimetry 50 000, z możliwością wyświetlenia dodatkowej cyfry.


***


S5000a: BM857s: Podana dokładność pomiaru prądu i napięcia przemiennego AC TrueRMS została określona dla obszaru 5%÷100% zakresu pomiarowego. Oznacza to, że poniżej 5% dokładność nie jest znana.

V AC,  V AC+DC 500,00 mV
S5000a:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
S5000a:  300..1k Hz, ±0,8% + 40;  W 5..10% zakresu  ±0,8% + 80.
S5000a:  1k..20k Hz, ±1 dB;  W 5..10% zakresu ±1 dB + 180. W 10..15% zakresu ±1 dB + 100.
15% z 500 mV = 75 mV
75 mV - 1 dB =  66,84 mV
75 mV + 1 dB =  84,15 mV
499 mV - 1 dB = 444,73 mV
499 mV + 1 dB = 559,89 mV
BM857s:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
BM857s:  300..1k Hz, ±0,8% + 40;  W 5..10% zakresu  ±0,8% + 80.
BM857s:  1k..20k Hz, ±1 dB;  W 5..10% zakresu ±1 dB + 180. W 10..15% zakresu ±1 dB + 100.

V AC, V AC+DC 5,0000 V
S5000a:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
S5000a:  300..1k Hz, ±2,0% + 60;  W 5..10% zakresu  ±2,0% + 80.
S5000a:  1k..20k Hz, 2 dB;  W 5..10% zakresu 2 dB + 180, a w 10..15% zakresu 2 dB + 100.
15% z 5 V = 0,75 V
0,75 V - 2 dB =  0.5957 V
0,75 V + 2 dB =  0.9441 V
4,9999 V - 2 dB = 3.9716 V
4,9999 V + 2 dB = 6.2945 V
BM857s:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
BM857s:  300..1k Hz, ±2,0% + 60;  W 5..10% zakresu  ±2,0% + 80.
BM857s:  1k..20k Hz, ±2 dB;  W 5..10% zakresu ±2 dB + 180. W 10..15% zakresu ±2 dB + 100.

V AC, V AC+DC 50,000 V
S5000a:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
S5000a:  300..1k Hz, ±2,0% + 60;  W 5..10% zakresu  ±2,0% + 80.
S5000a:  1k..20k Hz, ±2 dB;  W 5..10% zakresu ±2 dB + 180. W 10..15% zakresu ±2 dB + 100.
15% z 5 V = 7,500 V
5 V - 2 dB = 3.972 V
5 V + 2 dB = 6.295 V
49,999 V - 2 dB = 38.922 V
49,999 V + 2 dB = 61.687 V
BM857s:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
BM857s:  300..1k Hz, ±2,0% + 60;  W 5..10% zakresu  ±2,0% + 80.
BM857s:  1k..20k Hz, ±2 dB;  W 5..10% zakresu ±2 dB + 180. W 10..15% zakresu ±2 dB + 100.

V AC, V AC+DC 500,00 V
S5000a:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
S5000a:  300..1k Hz, ±2,0% + 60;  W 5..10% zakresu  ±2,0% + 80.
S5000a:  1k..20k Hz, ±3 dB;  W 5..10% zakresu ±3 dB + 180; W 10..15% zakresu ±3 dB + 100.
15% z 500 V = 75 V
75 V - 3 dB = 53.10
75 V + 3 dB = 105.94 V
499 V - 3 dB = 353.27 V
499 V + 3 dB = 704.86 V
BM857s:  45..300 Hz, ±0,8% + 60;  W 5..10% zakresu  ±0,8% + 80.
BM857s:  300..1k Hz, ±2,0% + 60;  W 5..10% zakresu  ±2,0% + 80.
BM857s:  1k..20k Hz, ±3 dB;  W 5..10% zakresu ±3 dB + 180, a w 10..15% zakresu ±3 dB + 100.


***

dBm
S5000a: 600Ω,  od -11.76 dBm do 54.25 dBm, 40.. 20 kHz, ±0.25 dB + 2
BM857s: 600Ω,  od -11.76 dBm do 54.25 dBm, 40.. 20 kHz, ±0.25 dB + 2


***


A DC: 500,00 µA
S5000a: 0,15% + 20 (około 100 Ω; spadek napięcia  0,1 mV/µA)
BM857s:  0,15% + 20 (około 150 Ω ; spadek napięcia 0,15 mV/µA)

A DC: 5000,0 µA
S5000a: 0,1% + 20 (około 100 Ω; spadek napięcia  0,1 mV/µA)
BM857s:  0,1% + 20 (około 150 Ω ; spadek napięcia 0,15 mV/µA)

A DC: 50,000 mA
S5000a: 0,15% + 10 (około 1 Ω; spadek napięcia  1 mV/mA)
BM857s:  0,15% + 20 (około 3,3 Ω; spadek napięcia 3,3 mV/mA)

A DC: 500,000 mA
S5000a: 0,1% + 20 (około 1 Ω; spadek napięcia  1 mV/mA)
BM857s:  0,1% + 20 (około 3,3 Ω; spadek napięcia 3,3 mV/mA)

A DC: 5,0000 A
S5000a: 0,5% + 10 (około 0,005 Ω; spadek napięcia 5 mV/A)
BM857s:  0,5% + 20 (około 0,045 Ω; spadek napięcia 45 mV/A)

A DC: 10,000 A
S5000a: 0,5% + 20 (około 0,005 Ω; spadek napięcia  5 mV/A)
BM857s:  0,5% + 20 (około 0,045 Ω; spadek napięcia 45 mV/A)


***


S5000a: Do 6 A pomiar ciągły, powyżej 6 A po minucie pomiaru należy odczekać trzy minuty.
BM857s: 10 A pomiar ciągły;  do 20 A przez 30 sekund z przerwą trwającą pięć minut.


***


A AC; A AC+DC: 500,00 µA
S5000a: 50..60 Hz, 1,0% ± 40 (około 100Ω)
S5000a: 40..1k Hz, 1,0% + 40 (około 100Ω)
BM857s: 50..60 Hz, 1,0% ± 40 (spadek napięcia 0,15 mV/µA)
BM857s: 40..1k Hz, 1,0% + 40 (spadek napięcia 0,15 mV/µA)


A DC 5000,0 µA
S5000a: 50..60 Hz, 1,0% ± 40 (około 100Ω)
S5000a: 40..1k Hz, 1,0% + 40 (około 100Ω)
BM857s: 50..60 Hz, 1,0% ± 40 (spadek napięcia 0,15 mV/µA)
BM857s: 40..1k Hz, 1,0% + 40 (spadek napięcia 0,15 mV/µA)


A DC 50,000 mA
S5000a: 50..60 Hz, 1,0% ± 40 (około 1Ω)
S5000a: 40..1k Hz, 1,0% + 40 (około 1Ω)
BM857s: 50..60 Hz, 1,0% ± 40 (spadek napięcia 3,3 mV/mA)
BM857s: 40..1k Hz, 1,0% + 40 (spadek napięcia 3,3 mV/mA)

A DC 500,000 mA
S5000a:  50..60 Hz, 1,0% ± 40 (około 1Ω)
S5000a: 40..1k Hz, 1,0% + 40 (około 1Ω)
BM857s: 50..60 Hz, 1,0% ± 40 (spadek napięcia 3,3 mV/mA)
BM857s: 40..1k Hz, 1,0% + 40 (spadek napięcia 3,3 mV/mA)

A DC 5,0000 A
S5000a:  50..60 Hz, 1,0% ± 40 (około 0,005Ω)
S5000a: 40..1k Hz, 1,0% + 40 (około 0,005Ω)
BM857s: 50..60 Hz, 1,0% ± 40 (spadek napięcia 45 mV/A)
BM857s: 40..1k Hz, 1,0% + 40 (spadek napięcia 45 mV/A)

A DC 10,000 A
S5000a:  50..60 Hz, 1,0% ± 40 (około 0,005Ω)
S5000a: 40..1k Hz, 1,0% + 40 (około 0,005Ω)
BM857s: 50..60 Hz, 1,0% ± 40 (spadek napięcia 45 mV/A)
BM857s: 40..1k Hz, 1,0% + 40 (spadek napięcia 45 mV/A)


***


Ω Ohms 500.00Ω
S5000a:  0.2% + 6
BM857s: 0.1% + 6

Ω Ohms 5.0000 kΩ
S5000a:  0.2% + 6
BM857s: 0.1% + 6

Ω Ohms 50.000 kΩ
S5000a:  0.2% + 6
BM857s: 0.1% + 6

Ω Ohms 500.00 kΩ
S5000a:  0.2% + 6
BM857s: 0.1% + 6

Ω Ohms 5.0000 MΩ
S5000a:  0.8% + 6
BM857s: 0.4% + 6

Ω Ohms 50.000 MΩ
S5000a: 2.0% + 6
BM857s: 2.0% + 6


***


Pomiar pojemności 50.00 nF
S5000a: 0.8% + 3
BM857s: 0.8% + 3

Pomiar pojemności 500.0 nF
S5000a: 0.8% + 3
BM857s: 0.8% + 3

Pomiar pojemności 5.000 μF
S5000a: 1.0% + 3
BM857s: 1.5% + 3

Pomiar pojemności 50.00 μF
S5000a: 2.0% + 3
BM857s: 2.5% + 3

Pomiar pojemności 500.0 μF
S5000a: 3.5% + 5
BM857s: 3.5% + 5

Pomiar pojemności 9999 μF
S5000a: 5.0% + 5
BM857s: 5.0% + 5

***


Pomiar wartości szczytowych:
S5000a: Dokładność dla danego zakresu  ± 200, czas trwania impulsów > 0,8 ms
BM857s: Dokładność dla danego zakresu  ± 200, czas trwania impulsów > 0,8 ms


***


Test ciągłości:
S5000a: 20..200Ω, czas odpowiedzi < 100μs (co z rezystancją < 20Ω ?)
BM857s: 20..200Ω, czas odpowiedzi < 100μs (co z rezystancją < 20Ω ?)


***


Instrukcje obsługi multimetrów:
Sanwa 5000a
Brymen BM857s


Przybliżone ceny w dniu powstania wpisu:
S5000a: 599zł
Brymen BM857s 576zł


Film z krótkiego testu multimetrów Brymen, w tym BM857:
EEVblog #432 - Brymen Multimeters


Ciężko nie zauważyć podobieństwa pomiędzy tymi multimetrami. Prawdopodobnie wynika to z użycia takich samych podzespołów, co nie oznacza takiego samego PCB. Sanwa 5000a wg. mnie lepiej wygląda. Lubię, gdy urządzenia techniczne wyglądają nieco kanciasto. Jednak parametry przekonują mnie do Brymen'a.


****

********

Inne wpisy:

Update: 2015.03.30
Create: 2015.03.29
Autor: Brak komentarzy:
Etykiety: , , ,

PU 120 Metra Blansko

Kolejny analogowy multimetr - nie tylko do kolekcji, ale tez do użytku. Oczywiście zestaw w takim stanie nie będzie "katowany". Każde użycie będzie z zachowaniem szczególnej staranności.

Miernik w takim stanie, że nie wymagał żadnych regulacji, czy też czyszczenia.

Zestaw dostarczony w bardzo gustownej walizce.

Dla porównania wielkości: oscyloskop, duży multimetr, walizka od PU 120 i myszka komputerowa.

Oryginalne dokumenty: instrukcja, gwarancja producenta i polska gwarancja Centrali Techniczno-Handlowej Sprzętu Komputerowego i Kontrolno-Pomiarowego "Merazet".
Miernik  z 1986 roku.


Rozbudowany zestaw sond pomiarowych. Sam miernik mierzy do 300V AC i DC, oraz do 3A. Sondy rozszerzają możliwości miernika.
Po lewej sonda do 1 kV wg. instrukcji i 700 V wg oznaczeń na sondzie. Na dole sonda do 30 kV. Poniżej multimetru bocznik 30 A.

Bocznik pomiarowy i sondy.


Sonda wysokiego napięcia przechowywana jest w dwóch częściach.


 Złożona sonda wysokiego napięcia.

Sondy są rozbieralne. Wszystko można naprawić, jeżeli zajdzie taka potrzeba.

Zestaw przewodów pomiarowych.
Mało współczesnych mierników ma tak rozbudowany zestaw sond pomiarowych.

Miejsce na sondy wyłożone suknem.

Sondy pomiarowe i ich dodatkowe końcówki.

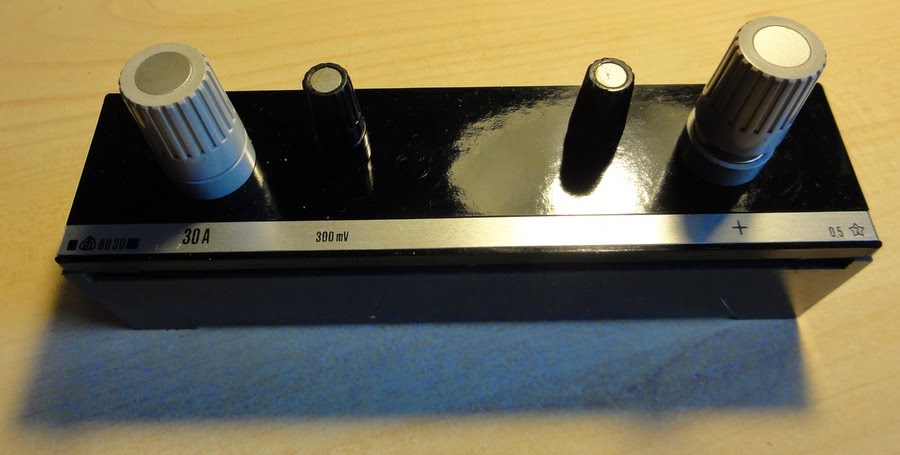

Bocznik pomiarowy w klasie 0,5, testowany do 2 kV. Przelicznik: 30 A  -  300 mV.

Nienaruszone plomby na boczniku.

Miejsce na miernik w etui wyłożone dodatkowo gąbką. Trzeba pamiętać, że obecnie (2015 r.) miernik ma 28 lat i widoczne ślady po kleju, lub drobiny gąbek, w pudełku są zrozumiałe.

PU 120 dodatkowo był opakowany  w folię bezbelkową. Tak samo płaty folii wypełniały pudełko otrzymując wyposażenie na miejscu.

Selektor zakresów. Jest odrobinę za mały, mógł by być wyższy. Może jak sie wyrobi przestanie to być problemem.

Miernik w całej okazałości. Jest bardo poręczny i lekki. Jest to bardo fajny przyrząd, aż chce się go używać.
Najczęściej w miernikach analogowych gniazda na sondy pomiarów są u góry miernika, przez co przewody sond przeszkadzają. Tu gniazda pomiarowe zostały umieszczone ergonomiczne na dole miernika.
 Warto zauważyć, że jak to bywa np.: w rosyjskich miernikach analogowych, nie ma osobnych gniazd pomiarowych przeznaczonych na pomiar napięcia i natężenia. Trzeba zachować szczególna staranność, by nie zmierzyć napięcia, gdy selektor zakresów jest ustawiony na pomiar natężenia

Miernik posiada bezpiecznik (4 A). Jak go uszkodzę, będę musiał naruszyć plombę.

Klapka zabezpieczająca miejsce na baterie jest przesuwana. Ponownie drobiazg, a cieszy. Klapki się nie zgubi, zostawi, nie połamie. Nie trzeba jej odkłądać. Po prostu się przesuwa.

Symbole baterii są przesunięte, by ułatwić ich prawidłowy montaż. Kolejny przejaw, że myślano przy projektowaniu, a twórcy miernika byli kompetentni.


Sonda do 30 kV.

Złącza do mierzenia tranzystorów i diod.


Skala koresponduje z zakresami pomiarowymi i jest czytelna.

Pomiar rezystancji (zwarte przewody) i ustawione "zero".

Wnętrze pudełka wyłożone jasną sztuczna skórą.

Instrukcja w języku angielskim.


********




Update: 2015.03.22
Create: 2015.03.22
Autor: 4 komentarze:
Subskrybuj: Posty (Atom)
