Nokia E75 naprawa kamery

Żona posiada telefon. Podkreślam: prawdziwy telefon. Taki co ładuje się raz na tydzień. Businessowy model z najlepszych czasów świetności Nokii. Kupiliśmy z żoną swoje telefony w sklepie, piękne, nowe i... wciąż działające. Razem kosztowały ponad 6 tysięcy, ponieważ jednak cena nie ma przełożenia na jakość to nie spodziewałem się, że tak długo będą działać.

Ja mam Nokię N900 - urządzenie z funkcją dzwonienia. Ja go nie używam, ja go katuję... Jak na razie nie znalazłem powodu (szukałem!) by go wymienić.
Chęć posiadania czegoś nowego jest teraz tak w nas zaprogramowana, że bardzo chciał bym mieć nowy - w domyśle fajny, lepszy. Sęk w tym, że jak porównuje nowe telefony do N900 to na razie zostaje przy swoim i zaczynam wznosić modły, by jak najdłużej działał. Gdzie jak kupie teraz taki telefon!

Niestety, czasy świetności E75 dobiega końca. Zepsuła sie główna kamera. Widoczny był tylko czarny obraz. Przednia kamera działała bez zarzutu.
Postanowiłem w weekend sprawdzić, co jest przyczyną awarii. Nie, żebym sądził, że uda mi sie naprawić E75, ale byłem po prostu ciekawy...

Pierwszy problem: miniaturyzacja. Musiałem wykorzystać największe powiększenia:

Problemem okazała się uszkodzona taśma łącząca moduł głównej kamery z płytą główną. Miedź na kilku ścieżkach zaśniedziała. Po oczyszczeniu wygląda to tak:
Wstępnie przyjąłem (bez pomiarów), że naprawy będzie wymagać dziewiąta ścieżka od prawej. Nie miałam pewności co do ścieżek numer 6, 7 i 8.
Szybkie sprawdzenie: na Allegro nie ma w sprzedaży pasującego modułu kamery.

Znalazłem najcieńszy przewód i dolutowałem go do elementu SMD (zapewne kondensatora), który był połączony z uszkodzoną ścieżką. Dzięki temu nie musiałem się martwić jaką temperaturę wytrzyma plastik taśmy sygnałowej.



Jak widać elementy SMD montowane w Nokii nie grzeszą idealnym pozycjonowaniem... Poniżej pokażę dlaczego tak jest.

To jest najcieńsza igła jaka mam w domu:

Tak wygląda powyższa igła w zestawieniu z krzywo zamontowanymi elementami. Są na prawdę miniaturowe. Polecam obejrzenie zdjęć w pełnej rozdzielczości - celowo jej nie zmniejszałem.

Tak wygląda końcówka igły. Myślałem, że są równiejsze.

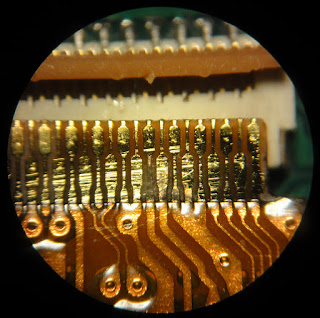

Ścieżki na taśmie są bardzo cieńcie.


To jest jeden z moich najcieńszych śrubokrętów precyzyjnych. Szerokość jego końcówki to 1,37 mm.


Niestety przylutowany i widoczny powyżej przewód okazał się za gruby, by go zamontować do złącza. Samo złącze jest w zamontowane w technologii SMD, więc po drugiej stronie płytki nie mam dostępnych jego kontaktów.
Wymieniłem więc przewód na drut w izolacji odzyskany z cewki przetwornicy od monitora laptopa. Przewód izolowany lakierem (lub czymś podobnym). Przylutowałem go po drugiej stronie do kondensatora SMD.
Plastik jest celowo uszkodzony - oznaczyłem w ten sposób konkretne miejsce mocowania drutu.
Proszę pamiętać, że grot lutownicy (bardzo cienki) i tak ma szerokość ponad dwa konektory złącza.

Ten tinol był za gruby...

Dopiero rozmiar 0,25 ledwo, ledwo mógł być użyty. Mam tez topnik z cyną (całą chemię do SMD/BGP), ale nie chciałem go używać. Nie byłem pewien, czy będę mógł potem oczyścić miejsce lutowania bez uszkodzenia przylutowanego przewodu. Pomiędzy konektory złącza ledwo, ledwo wchodzi sam koniec igły.

Naprawa okazała sie skuteczna.

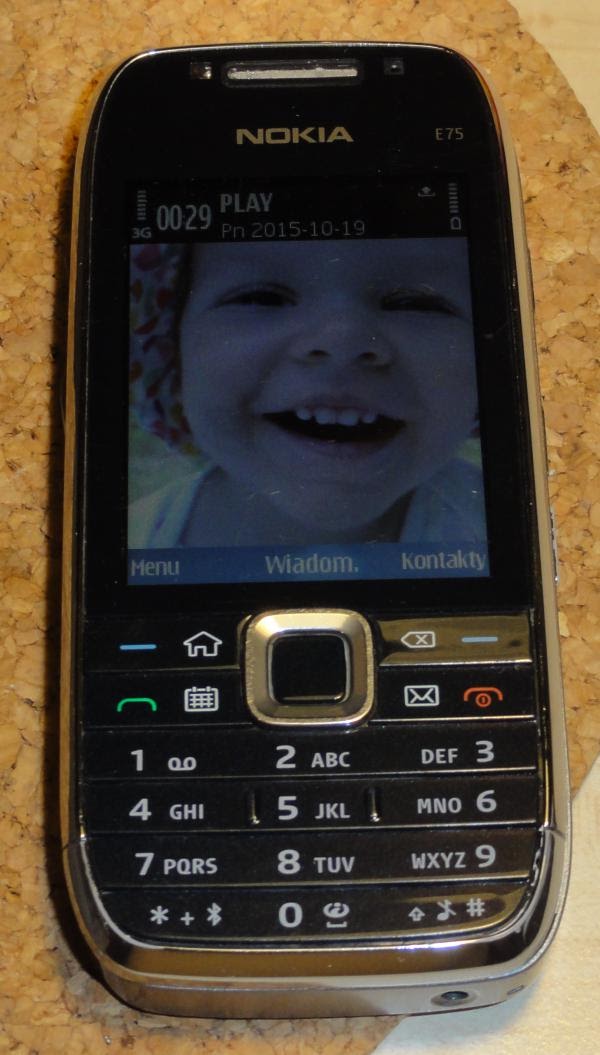

 I telefon w całej okazałości. Zdjęcie kiepskie, ale o trzeciej nad ranem lepszego już mi się robić nie chciało.


Takiej naprawy nie polecam nikomu. Ja wykonałem ją, ponieważ chciałem się przekonać, czy jest możliwa do wykonania. Zdobywam w ten sposób doświadczenie. i jest to moje hobby.
Za cenę potrzebnego sprzętu do tej naprawy mozna kupić przyzwoity smartfon. Czas poświęcony na naprawę w żaden sposób się nie zwróci. Potrzebna też jest pewna ręka. Chciałem to zrobić i mam z tego satysfakcje, ale jest to totalnie nieopłacalne. Żona i tak już rozgląda się za smartfonem... Akurat wydany został Android Marshmallow.


********
