Cytaty i złote myśli

Niestety, większość ludzi raczej umrze, niż pomyśli…
Bertrand Russell

Nigdy nie rozmawiaj z debilem, bo najpierw sprowadzi cię do swojego poziomu, a potem pokona doświadczeniem.

Świat usłany jest idiotami. Według zasady Pareto 80% populacji to kretyni.

Spotykamy osoby, które są takt tępe, że równie dobrze można byłoby ustawić je w Sèvres jako wzór oporności.

Po śmierci złóżcie mnie twarzą do ziemi.
Żeby wszystkie fałszywe mordy mogły mnie pocałować w dupę!


***

Podczas uroczystości z okazji wieloletniej działalności Franciszka Smolki na stanowisku przewodniczącego parlamentu austriackiego zabrał głos hr. Wojciech Dzieduszycki.
Starożytni Grecy - mówił, trzymając kielich - wierzyli, że nowo narodzone dziecko całuje Muza. Jeśli go ucałuje w czoło, to wyrośnie z niego mędrzec, jeśli w usta lub w oczy - słynny mówca lub znakomity malarz. Gdzież ciebie, dostojny jubilacie, musiała ucałować Muza, skoro od tylu lat zasiadasz na fotelu prezydenta Rady Państwa?

Tytuły relacji z paryskiego dziennika " Monitor " dotyczących marszu Napoleona na Paryż w dniach 1- 20 marca 1815 roku:
"Ludożerca wyrwał się ze swej jaskini..."
"Monstrum spało w Grenoble..."
"Tyran minął Lyon..."
"Uzurpator jest 60 mil od stolicy..."
"Napoleon będzie jutro pod murami miasta..."
"Jego Cesarska Mość wkroczyła do Tuilerii wśród owacji wiernych poddanych."

Fryderyk II przyjmując Woltera w Poczdamie polecił służbie, aby filozofowi nie dano łyżki do zupy. Gdy nalano zupę zawołał:
- Durniem jest ten, kto nie zje zupy!
Wolter wziął kromkę chleba, wydrążył i za jej pomocą zjadł zupę. Następnie rzekł:
- Durniem jest ten, kto nie zje swej łyżki!
Po czym spokojnie zjadł swoją kromkę chleba

***

Ciesz się z małych rzeczy,
te wielkie mogą nie nadejść wcale.

Dzisiaj zrobię to czego innym się nie chce…
Jutro będę mógł zrobić to, czego inni nie będą w stanie.

Jutro nigdy nie nadchodzi. Przecież, gdy się budzimy jest już dziś.

Trzeba się bawić:
Głupcy są wszak na świecie dla naszej uciechy.

Są mądre telefony, są mądre zegarki, mądre lodówki, mikrofalówki i inne gówna, a mądrych ludzi już praktycznie nie robią.

Chcesz rozgryźć kobietę?
Najłatwiej będzie, gdy zostaniesz kanibalem...

Książki przegrały z Internetem.
Rozmowy przegrały z Internetem.
Seks broni się ostatkiem sił.

Sumienie jest jak chomik:
Albo śpi, albo gryzie...

Z bronią się nie żartuje.
A bez broni - tym bardziej.

Wieloryb pływa cała dobę, je tylko plankton, pije wodę i jest gruby.

Królik biega, skacze, jest wegetarianinem i żyje tylko 8-10 lat.
Żółw nie biega, nie skacze, nigdzie się nie spieszy i żyje 450 lat.

Gdyby chodzenie było zdrowe to listonosze byli by nieśmiertelni.

Najstraszniejsza bestia na świecie?
Kobieta na diecie. Przed miesiączką. Rzucająca palenie...

Jestem na dwóch dietach. Na jednej czułem się głodny.

- Co to jest Pingwin?
- Jaskółka, która jadła po 18.

Wylądowali obcy na Ziemi, zorientowali się trochę co i jak, w końcu pytają naukowców:
- Wy wysyłacie jakieś sygnały w kosmos?
- Tak.
- A czemu nie SOS?!

Kiedy jesteś martwy, to nie wiesz, że jesteś martwy. Stanowi to problem tylko dla innych.
Kiedy jesteś głupi, jest dokładnie tak samo.

Jeśli jesteś bardzo wybredny w kwestii audio, to postaraj się, aby Twój przedwzmacniacz był zasilany prądem z elektrowni wodnej, wówczas dźwięk jest głęboki i rozlewa się szeroko. Prąd z elektrowni słonecznej daje dźwięk jasny i gorący, a z elektrowni węglowej słychać, że "góra" jest nieco przydymiona ...
(Rzuuf)

W teorii nie ma różnicy między praktyką, a teorią. W praktyce jest.

Uśmiechaj się. To zmusi ludzi do zachodzenia w głowę, co takiego knujesz.

Denerwować się to mścić się na własnym zdrowiu za głupotę innych.

Można zrobić wszystko, ale nie można zostawiać po tym śladów.

Cykl życia systemu Windows:  instalacja -> zamulenie -> powtórzenie cyklu.

Wysocy urzędnicy - to ludzie, którzy za nasze pieniądze kradną nasze pieniądze.

Dziecko może nauczyć dorosłych trzech rzeczy:
- Cieszyć się bez powodu.
- Być ciągle czymś zajętym.
- I domagać się ze wszystkich sił, tego czego sie pragnie.
Paolo Coelho

- Co oglądają w telewizji kobiety, które mają zbyt dużą pupę?
- Ewę Chodakowską.
- A co oglądają faceci, którzy mają zbyt małego penisa?
- Top Gear.

Speaker w Polsacie: przedstawiamy piątą odsłonę, czwartej części, tej trylogii.

Jaja wielozbożowe. (WTF?)

W normalnym kraju:
- Góry są na północy.
- Plaże na południu.
Wobec tego, z definicji, tu nigdy nie będzie normalnie...
(Ja, 2014.04.23)

Dieta cud:
Jem ile chcę...
...i czekam na cud...

Kupiłem inteligentną pralkę. Więcej myśli, niż pierze...

Wzruszyłem się jak stary siennik...
(Marek)

Homo, ledwo sapiens...
(Marek)

Homo, ledwo sapiens... ale sapiens!
(Ja)

Reklama ptasiego mleczka, w białej czekoladzie, podawanego zmrożonego. Komentarz (Ja):
... tłuszczyk na ciepło ma swoje zalety, ale na zimno to nekrofilia...

Jeśli zlitujesz się nad zagłodzonym psem i nakarmisz go, nie ugryzie cię. To jest główna różnica między psem, a człowiekiem.
Mark Twain

Wszyscy wiedzą, że czegoś zrobić nie można. Ale przypadkowo znajduje się jakiś nieuk, który tego nie wie. I on właśnie robi odkrycie.
Albert Einstein

Większość ludzi umiera w wieku 25 lat, ale czekają z pochówkiem aż do siedemdziesiątki. Benjamin Franklin

Źli saperzy nie istnieją.

Niedaleko pada elektryk od kombinerek.

„Najpierw idzie kłamstwo, potem krzywoprzysięstwo, na koniec statystyka”.

Właśnie skończyłem 30 lat.
I wciąż nie wiem kim będę, jak dorosnę.

Facet - dla niego wszystkie sukienki są jednakowe, ale każdy śrubokręt jest inny.

Chłopak mojej córki przyprowadził ją pijaną do domu. Powiedziałem:
- Dzwoń po karetkę!
- Ale ona jest tylko lekko wstawiona.
- To nie dla niej!

"Jeśli masz marzenie, musisz je chronić. Ludzie nie potrafią sami czegoś zrobić, więc mówią, że ty też nie możesz. Jeśli czegoś chcesz, to zdobądź to. Kropka".

Najtańsza rzecz na świecie: życie ludzkie.

Miał rację ten, kto powiedział, że kiedy Bóg chce się zemścić na mężczyźnie, obdarza go córką. Skutek jest taki, że żyje się w ciągłym lęku, iż dziecko napotka na swej drodze kogoś... Kogoś, kto dziwnie przypomina jej ojca, gdy był w tym samym wieku.

Chief nie powinien pić. Jednakże, jeśli jednak pije, to nie powinien się upić.
Jeśli się upije, to nie powinien się zataczać. Jeśli jednak się zatacza, to nie powinien upaść.
A jeśli upadnie, to zasłaniając pagony, by przechodnie myśleli, że to oficer!


***

Zbigniew Herbert, zapytany o stosunek do tradycji, odpowiedział: „Nie straciłem nigdy natury wędrownika, a wędruje się do źródeł. Płynie się zawsze do źródeł, pod prąd, z prądem płyną śmiecie. I czy się dopłynie, czy nie dopłynie, kształci to, wyrabia mięśnie”.

Naród, który traci pamięć, traci sumienie.

Ignorancja ma skrzydła orła i wzrok sowy.

Kiedy się człowiek czymś interesujące, to książki przychodzą do niego. Książka poleca książkę. [...] zawsze ma się większe ambicje niż rezultaty.

Podstawowym obowiązkiem intelektualisty jest myśleć i mówić prawdę. (…) Myśleć to znaczy zastanawiać się nad tym, kim jesteśmy i jaka jest otaczająca rzeczywistość. Oznacza to siłą rzeczy odpowiedzialność za słowo.

Okolicznością łagodzącą jest fakt, że sztuka pochodzi z czasów zamierzchłych.

***

Zawsze znajdą się ludzie, którzy stawać będą na drodze twoim planom. Bez nich nie dostrzegłbyś wielu rzeczy.
Dlatego traktuj przyjaźnie swoich wrogów, ich niechęć wykorzystując dla własnej korzyści i nauki.

Nie oczekuj, że inni zawsze będą się z tobą zgadzać. Z czasem zaczęłoby ci się wydawać, że jesteś nieomylny.
Dlatego szukaj tych i rozmawiaj z tymi, którzy mają własne zdanie i nie obawiają się z tobą nie zgodzić – będziesz mógł się od nich wiele nauczyć.

Nie zaprzyjaźniaj się z nikim tylko dla własnych korzyści. Prędzej czy później obróci się to przeciw tobie.
Dlatego szukaj takich przyjaciół, którzy nie zawsze będą się z tobą zgadzać.

Nie oczekuj życia wolnego od chorób. Jeśli nie doświadczysz cierpienia, nie oprzesz się pokusie arogancji i niemoralności.
Dlatego powinieneś myśleć o swojej chorobie jako dobrym środku, by się zeń uczyć.

Nie oczekuj życia wolnego od trudności. Jeśli nie doświadczysz trudu, staniesz się pyszny i arogancki.
Dlatego czerp mądrość z przeszkód, które podsuwa ci życie.

Nie spodziewaj się łatwego rozwoju. Bez trudności do pokonania twoja nauka zawsze pozostanie niekompletna.
Dlatego traktuj przeszkody jako zwyczajny element codzienności.

Większość planów nie spełnia się łatwo. Gdyby tak było, wszyscy popadlibyśmy w arogancję.
Dlatego ciesz się przeszkodami - to doświadczenia, z których możesz się uczyć.

Nie pomagaj dla nagrody. Jeśli oczekujesz czegoś w zamian, twoja pomoc staje się zwykłą usługą.
Dlatego sam fakt, że komuś pomogłeś, powinien być dla ciebie satysfakcjonujący i wystarczający.

Nie bierz więcej, niż dałeś sam. Duże zyski uzyskane małym kosztem zatrzymają w tobie chęć rozwoju.
Dlatego z pokorą przyjmuj drobne sukcesy, choćbyś nastawiał się na więcej.

Nie stawiaj się w roli ofiary, poszkodowanego. Będziesz wtedy koncentrował się na obwinianiu innych o własne niepowodzenia.
Dlatego ucz się na błędach i porażkach, ale nie szukaj winnych – otworzysz drzwi do samodyscypliny.


***     Z dedykacją, w pamięci:     ***

Każdy człowiek może zbłądzić. Uparcie trwać w błędzie - tylko głupiec.
Cyceron

Lepiej nic nie mówić i wydać się głupim, niż powiedzieć słowo i rozwiać wszelkie wątpliwości.
Mark Twain

Każdy człowiek ma określony horyzont. Gdy ten się zwęża i staje się nieskończenie mały, ogranicza się do punktu. Wówczas człowiek powiada: to jest mój punkt widzenia.
Dawid Hilbert

Mądry zrozumie w lot, głupcowi potrzebny młot.
Talmud

Ot cała bieda. Głupcy są tak pewni siebie, a mądrzy - tak pełni wątpliwości.
Bertrand Russell

Fakt, iż jakiś pogląd jest szeroko rozpowszechniony, nie stanowi żadnego dowodu na to, że nie jest on całkowicie absurdalny.
Jeśli weźmiemy pod uwagę, że większość ludzkości jest zwyczajnie głupia, należy oczekiwać z dużym prawdopodobieństwem, iż powszechnie panujące przekonania będą raczej idiotyczne niż rozsądne.
Bertrand Russell

Jeżeli będę zajmował się tym, co myślą głupcy, nie będę miał czasu na to, o czym myślą ludzie inteligentni.
Éric-Em­manuel Schmitt

Że nikt ci nie powie, żeś głupi, przez to mądrym nie jesteś.
Aleksander Fredro

Chińczycy, Hindusi, a zwłaszcza Japończycy uważają, że przyznanie się do niemożności opanowania matematyki na poziomie szkolnym kompromituje każdego, kto chce uchodzić za światłego człowieka.
Krzysztof Łoziński

Fakt, że meduza przeżyła 650 mln lat bez mózgu daje nadzieję wielu ludziom.

Ignorancja może być skorygowana przy pomocy książki, głupota wymaga strzelby i szpadla.

Snobizm na niewyraźne pisanie da się porównać chyba tylko z szalejącym wśród polskich inteligentów snobizmem na nieznajomość najprostszych zasad matematyki.
"Z matematyki zawsze byłem osłem!" - oświadcza dumnie prawie każdy polski inteligent, co ma w jednej sekundzie przekonać słuchacza, że ów były osioł matematyczny, dziś wyrośnięty i zapewne osioł już do kwadratu, jest w swojej "humanistycznej" dziedzinie jednostką wybitną - która to prawidłowość zdarza się jednak dość rzadko.
Jacek Fedorowicz

Nie wystarczy mieć sprawny umysł, trzeba go jeszcze dobrze używać.
Kartezjusz

Dwa półgłówki to jeszcze nie to samo, co jeden z głową.
Jan Czarny

Urodzić się głupcem to nie wstyd. Wstyd tylko głupcem umierać.
Erich Maria Remarque

Kiedy jestem głupi tolerują mnie, kiedy mam rację, wpadają w gniew.
Johann Wolfgang Goethe

Błąd jest przywilejem filozofów, tylko głupcy nie mylą się nigdy.
Sokrates

Puste beczki i głupcy robią wiele hałasu.
Plutarch

Człowiek mądry więcej uczy się od swoich wrogów, niż głupiec od przyjaciół.
Benjamin Franklin

Niekiedy ludzie nie rozumieją człowieka nie dlatego, że nie chcą go zrozumieć, lecz dlatego, że są po prostu głupi.
Gogol

Nie licz na układy, gdy nadejdzie moment zdrady.

Swoją drogą jak to jest, że robi się remonty pomieszczeń, ale o remoncie instalacji elektrycznej nikt już nie myśli? To nic, że kogoś może porazić prąd z niesprawnej instalacji. Ważne, że jest nowa tapeta i panele.
O^O

Zainteresowanie sportem... bez uprawiania jakiejkolwiek dyscypliny sportowej, jest jak oglądanie świerszczyków, bez... wiadomo czego :-)
PS: Jedyne odstępstwo od najmniej męskiego zajęcia na świecie jakim jest ćwiczenie palców na pilocie jest wtedy, gdy oglądający założył się o wynik na pieniądze.

Ten, kto nie wie i nie wie, że nie wie, jest głupcem. Unikaj go.
Ten, kto nie wie i wie, że nie wie, jest uczniem. Naucz go.
Ten, kto wie i nie wie, że wie, jest uśpiony. Obudź go.
Ten, kto wie i wie, że wie, jest mędrcem. Naśladuj go.
Julian Tuwim

Religia jest dla mądrych. A jak ktoś jest głupi i jak chce być głupi, nie powinien do tego używać religii, nie powinien religią swojej głupoty zasłaniać.
Józef Stanisław Tischner





Oderit insipiens sapientis verba magistri.



Update: 2016.04.09
Create: 2014.04.24

Kabel antenowy i końcówki kablowe do TV

Zasady są proste:

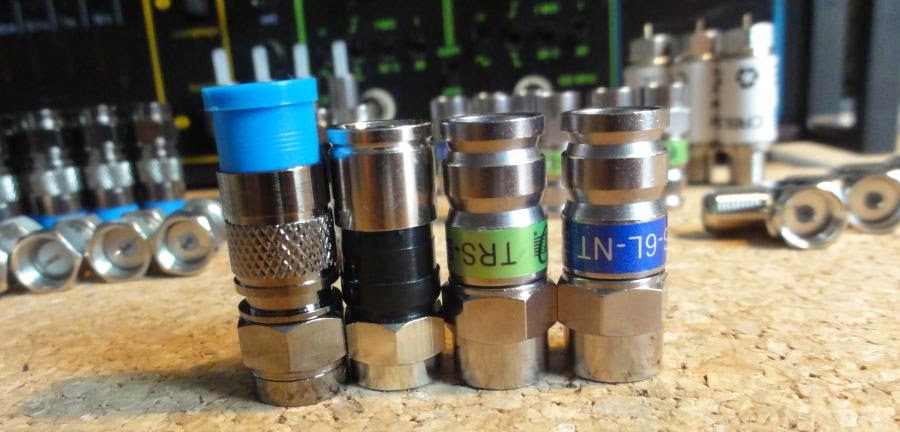

1) Nie stosujemy nakręcanych końcówek "F". Zamiast nich używajmy zaciskanych końcówek kompensacyjnych (Allegro np.: Tratec, TRS).
Złącze takie nie starci swoich w właściwości przez lata, kabel z niego nie wysunie się, nie zostanie wyrwany. Takie złącze jest również szczelne, co jest krytyczne przy instalacjach zewnętrznych. Wady: cena, oraz do montażu potrzebna jest zaciskarka.

2) Przy większych długościach kabla należy przy zakupie zwrócić uwagę na jego tłumienie. Lepsze kable posiadają izolację spienianą fizycznie, a nie chemicznie (ważne!).

TRISET PROFI 120dB

Televis T-100 Plus


3) Na zewnątrz układamy kabel przeznaczony do stosowania na zewnątrz... Trywialne, ale izolacja takiego kabla nie popęka od słońca lub mrozu; kabel nie "nasiąknie" wodą.

Kilka słów o antenie TV:



Update: 2014.11.22
Create: 2014.04.24

Suszarka kondensacyjna do ubrań - wyciszenie.

Suszarka do ubrań jest hałaśliwym urządzeniem. Są modele wydające nieznośny hałas, są też takie, które są tylko głośne. Warto zwrócić uwagę na głośność modeli z wieloma plusami przy literce "A".
Mamy w domy suszarkę zaliczaną do cichych (był to jeden z głównych kryteriów jej wyboru), ale i tak pokusiłem się o pewną jej modyfikację.

Nie ma możliwości (w prosty sposób) takiego wyciszenie suszarki jak to zrobiłem z pralką, której po prostu nie słychać: Naprawa pralki HOOVER AI120 - wyciszenie pralki
Zdając sobie sprawę z ograniczeń technicznych postanowiłem jednak spróbować zmniejszyć hałas wytwarzany przez suszarkę do ubrań. Posłużyłem się samoprzylepną matą filcową odporną na wilgoć i temperaturę. Wewnątrz suszarki, tak samo jak i w łazience, nie ma znaczącej wilgoci. Jednak w tych miejscach nie użył bym materiału, który nie ma podwyższonej odporności na wilgoć.


Nawet nie wyciągałem suszarki.


Cała mata wykorzystana do wyciszenia.


Matę przyklejam tylko tam, gdzie na pewno nie zaczepi o olbrzymi bęben.Zakładam, że gdzieś klej może nie chwycić należycie i coś może odstawać.


Nie ma potrzeby super dokładnego wykładania matą - przynajmniej nie z każdej strony. Hałas to nie Houdini - wystarczy stworzyć mu pułapki, zakola, utrudnienia. Z lewej strony stoi pralka, z prawej ścian. Z tyłu również jest ściana, która ze względu na pokrycie płytkami stanowi kiepski pochłaniacz dźwięków, a właśnie od tyłu jest wylot gorącego powietrza i hałasu. Nie umieszczę tam jednak żadnego pochłaniacza dźwięków (z uwagi na gorące powietrze), a maty nie będę przyklejać na ścianie (nie ma takiej potrzeby).


Od frontu, czyli tam gdzie dźwięk ma największe szanse oddziaływania na otoczenie umieściłem matę w każdym zakamarku.





Panel z modułem starowania wyłożyłem podwójną warstwą.


Jeszcze tylko warstwa maty na górny panel suszarki i koniec pracy.




Maksymalne natężenie dźwięku (skala A) zmierzone na wysokości 1,8m i w odległości 1m od frontu suszarki wyniosło: 62dB (przy wirowaniu bębna w drugą stronę 60dB). Pod koniec suszenia głośność spada poniżej 58dB.

Efekt wart był pracy. Ze względu na konstrukcją suszarki nie spodziewałem się wyciszenia suszarki. Mile się zdziwiłem, słysząc jak suszarka pracuje ciszej, a jej dźwięk jest mniej przeszkadzający, jakby przytłumiony.


***



Update: 2015.01.18
Create: 2014.04.19

Skrzynka elektryczna z bezpiecznikami i zabezpieczeniami antyprzepięciowymi

Po wykonaniu projektu: Nowa skrzynka z bezpiecznikami w mieszkaniu - projekt nadszedł czas na realizację... i zrobione! Skrzynkę, a właściwie prawidłowo nazywając rozdzielnicę, skończyłem pod koniec lutego. Od tej pory działa należycie.
Już kilka razy korzystałem z możliwości przeprowadzenia napraw, bądź modyfikacji, elektryczności w domu odłączając TYLKO konkretny obwód elektryczny. Nie muszę już wyłączać prądu w całym domu :-D

Od czasu instalacji, czyli przez dwa miesiące, raz zadziałał przekaźnik napięciowy RN-113 firmy NOVATEK-ELECTRO . Niestety nie wiem, jaki był powód zadziałania: czy napięcie było za niskie czy też za wysokie. Tak czy inaczej albo ochronił urządzenia chłodnicze, albo wszystkie urządzenia elektryczne.
Update: Do 2014.07.32 wyłącznik zadziałał już kilka razy. Ostatnio kilka razy wyłączany był prąd i wtedy przekaźnik napięciowy chronił urządzenia, a raz zadziałał podczas burzy.

Na początek przemyślenia dotyczące mocy, którą można JEDNOCZEŚNIE wykorzystać (przykłady dla bezpieczników 16A, 20A, 25A i 35A):
230V * 16A = 3680VA
230V * 20A = 4600VA
230V * 25A = 5750VA
230V * 35A = 8050VA
Ponieważ 230V to wartość skuteczna napięcia to można przyjąć dla obciążenie typu oporowego (nie indukcyjne kuchnie elektryczne, piekarniki elektryczne, żelazka, oświetlenie tradycyjnymi żarówkami):
3680VA -> max 3680W
...
8050VA -> max 8050W
Jednak nowoczesne urządzenie maja inne charakterystyki poboru prądu, i należy obliczenia przeprowadzić np. tak:
3680VA * 0,9 = 3312W
4600VA * 0,9 = 4140W
5750VA * 0,9 = 5175W
8050VA * 0,9 = 7245W
To jest moc zainstalowana dla naszego mieszkania, dla pojedynczej fazy, w zależności od bezpiecznika przed licznikiem (tak w skrócie) - takie obciążenie powinien wytrzymać główny bezpiecznik zainstalowany przed licznikiem.
O bezpiecznikach więcej jest tu:


Dla przypomnienia:

S [VA] = Usk * Isk - moc pozorna
P [W] = Usk * Isk * cos(φ) - moc czynna
Q [VAr] = Usk * Isk * sin(φ) - moc bierna
S= sqrt( P^2 + Q^2 )


O wartości napięcia napisałem tu: Jakie napięcie w "gniazdku" mieści się w normie?

***********************


Do zastanowienia przedstawiam różne przypadki JEDNOCZESNEGO użycia urządzeń elektrycznych:

Goście w domu:
- piekarnik coś podgrzewa 2000W
- tak samo mikrofalówka 1300W
- czajnik gotuje wodę na herbatę 2000W
- ekspres do kawy nalewa kolejny kubek tego cudownego napoju 1400W
- klimatyzacja (pełna moc elektryczna): 2000W
- oświetlenie w salonie i łazienkach: 500W
- hotel (oświetlenie, tv, elektronika) 500W
= 10000W

Weekend I:
- zmywarka 2000W
- pralka 2000W
- suszarka do ubrań 2000W
- czajnik 2000W
- hotel (oświetlenie, tv, elektronika, lodówka) 500W
= 8500W

Weekend II:
- odkurzacz 1500W
- czajnik 2000W
- zmywarka 2000W
- hotel (oświetlenie, tv, elektronika, lodówka) 500W
= 6000W

Weekend III:
- zmywarka 2000W
- żelazko 2000W
- piekarnik 2000W
- hotel (oświetlenie, tv, elektronika, lodówka) 500W
= 6500W

Weekend IV:
- ekspres do kawy 1400W
- piekarnik 2000W
- żelazko 2000W
- hotel (oświetlenie, tv, elektronika, lodówka) 500W
=5900W

Przykład urządzeń podłączonych do pojedynczego obwodu w kuchni:
- mikrofalówka 1300W
- czajnik 2000W
- robot 1000W
- lodówka 300W
= 4600W (bezpiecznik 16A dopuszcza max 3680W)
(a jest jeszcze np.: opiekacz, ekspres, blender, gofrownica, frytkownica, maszyna do chleba, krajalnica)

Nie szukam minimalnych wartości, tak samo jak nie szukam maksymalnych wartości - przedstawiam realne sytuacje: pralka pierze, można odkurzać, ale w tym czasie druga osoba gotuje wodę w czajniku i piecze ciasto.
Sytuację w domach najczęściej ratuje to, że pralka czy zmywarka pobiera maksymalną moc tylko podczas krótkiego okresu, gdy podgrzewana jest woda; czajnik czy ekspres do kawy pracują chwilowo, itp.
Jeśli jednak w nowoczesnym gospodarstwie domowych dwie osoby podzielą się obowiązkami i będą chciały jednocześnie wykonać kilka prac domowych z wykorzystaniem urządzeń pobierających znaczną moc jak: piekarnik, pralka, suszarki do ubrań, żelazka, to się to nie uda, jeśli instalacja elektryczna nie będzie na to przygotowana.
Warto jeszcze zaznaczyć, że instalacje elektryczne są stosunkowo odporne na przeciążenia. Kable się grzeją, ale nie dymią od razu. Dzięki temu działają np.: kuchnie indukcyjne, które pomimo pobierania znacznej mocy instalowane są na jednofazowych instalacjach w starych blokach (bez modyfikacji takich instalacji). Jednak to, że tak "się da" nie znaczy, że tak należy robić :-) Zresztą kuchnie indukcyjne to kolejny temat... :-) (ja wolę zdecydowanie kuchnię gazową!)


***********************


Teraz opiszę przebieg zmontowania i instalacji nowej skrzynki elektrycznej.

Kompletowanie wyposażenia:



 Kupiłem wyłączniki różnicowo-prądowe (bez członu nadmiarowo-prądowego) firmy EATON. Wyposażenie szafki chciałem mieć firmowe - EATON spełnia ten wymóg :-) -, a od ręki dostępne były urządzenia widoczne powyżej. Wyłączniki różnicowo-prądowe o charakterystyce "A". Cała reszta to głównie Legrand.


Pierwsze koncepcje rozmieszczenia wyposażenie w konkretnej skrzynce elektrycznej.




Łączniki rozprowadzające prąd pomiędzy sąsiadującym wyposażeniem.


Zakończenia kabli.


Główna wykonawczyni.



 Listwy (tu akurat dystrybuujące PE) łączyłem podwójnymi przewodami.Jeden z przewodów po skręceniu dodatkowo lutowałem z listwą.



Przewody PE kończyłem skręcając je dwukrotnie w sąsiadujących oczkach.


Początkowy etap racy.


***********************


Kilka zdjęć starej skrzynki:


Stara skrzynka elektryczna.


 Podwójne, nie łączone, przewody w modułach.


Listwa PE.

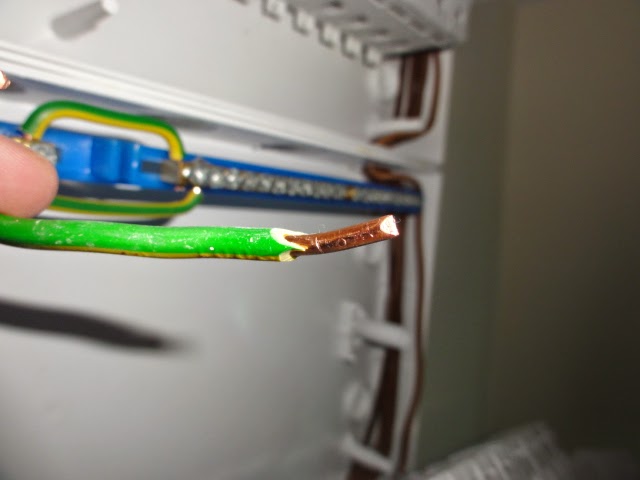

Izolacja obgryziona? - przynajmniej tak to okropnie wygląda.


Przegrzany przewód PE na górnym zdjęciu i po oczyszczeniu na dolnym. Izolacja poprawnie zdjęta, nie obgryziona....


Znalazłem uszkodzoną izolacja na przewodzie.


Kable po zdemontowaniu starej skrzynki.


***********************





Lampka czerwona oznacza obecność napięcia w gniazdach rozgałęźnika - natomiast lampka zielona sygnalizuje sprawność układu ochronnego. Przy przepięciach o bardzo dużej energii, warystory mogą ulec uszkodzeniu i stan taki jest sygnalizowany nieświeceniem zielonej lampki.

Dane techniczne:
max: 3680W / 16A / 250V
max. prąd impulsu: 5kA (5000A)
Absorpcja energii: 140 (120) J
Czas reakcji: <25 ns

 Obecnie już wszystkie obwody elektryczne zabezpieczyłem stopniem "D" zabezpieczenie przeciwprzepięciowego R-20F firmy ELGOTECH. Zabezpieczenie wszystkich obwodów wiązało się z tym, że, zainstalowałem oświetlenie LED.


 ***********************


Przekaźnik napięciowy RN-113 podczas odliczania czasu do załączenia prądu. Po prawej stronie widoczny wyłącznik EATON (100A), który stanowi by-pass dla wyłącznika napięciowego. Celowo wyłącznik jest firmy EATON, dla wyróżnienia go innych wyłączników (głównie Legrand'ów).
Od lewej strony widać część obudowy pod miernik prądu, częstotliwości i cos phi, który wykonam we własnym zakresie.

Ustawiłem RN-113 by wyłączył zasilanie, gdy napięcie spadnie poniżej 210V lub gdy wzrośnie powyżej 245V. (Jakie napięcie w "gniazdku" mieści się w normie?) Wartości takie ustawiłem obserwując zasilanie dostarczane do domu w dłuższym okresie czasu, dzięki czemu przekaźnik niepotrzebnie nie odłącza urządzeń przy chwilowych wahaniach napięcia (szczególnie, gdy napięcia mieszczą sie  w normie).


Skrzynka elektryczna od środka. Widać oznaczniki kablowe.


Skrzynka elektryczna z zewnątrz. Po prawej stronie widoczny jest dzwonek i moduł nadawczy od licznika energii OWL:



Środkowy rząd modułów, od lewej strony: zabezpieczenie przeciw-przepięciowe stopnia "C"


Dolny rząd modułów, od lewej strony: obudowa czekająca na licznik cos phi, przekaźnik napięciowy RN-113 wyświetlający napięcie sieci, by-pass przekaźnika napięciowego, cztery wyłączniki różnicowo-prądowe o charakterystyce (klasie) "A".


 Nocne zdjęcia...

 Nocne zdjęcia :-)

Wykonałem też dodatkowe oznaczenia, które są widoczne bez potrzeby wchodzenia na krzesło lub drabinę.

***********************


Obwody elektryczne podzieliłem pomiędzy czterema wyłącznikami różnicowo-prądowymi. Ilość wyłączników różnicowo-prądowych dobrałem pod moje potrzeby separacji sprzętu informatycznego od urządzeń mogących powodować zadziałanie wyłącznika. Również dwa obwody oświetlenia są podłączone pod różne wyłączniki różnicowo-prądowe - światło nie zgaśnie całkowicie, gdy zadziała pojedynczy wyłącznik róznicowo-prądowy..
Oprócz tego wziąłem pod uwagę, że tak kluczowy element bezpieczeństwa instalacji elektrycznej należy wymieniać co jakiś czas. Poprzednie wyłączniki  pracowały około 10 lat i właśnie za 10 lat wymienię te obecnie zainstalowane. Nie jest celowe montowanie takiego wyłącznika (np. zespolonego z członem nadmiarowo-prądowym) dla każdego obwodu, tym bardziej, że wyłączniki o charakterystyce A są droższe od zwykłych

Zastosowałem wyłączniki różnicowo-prądowe bez członu nadmiarowop-rądowego (bezpiecznika) ponieważ selektywność umieszczonych szeregowo bezpieczników jest mała, a nie ma (w tym wypadku) możliwości  zastosowania bezpieczników (lub wyłączników nadmiarowo-prądowych) o odpowiedniej różnicy wartości prądu zadziałania..


Obwód I:
Osobny obwód mający na celu separację klimatyzacji.  Część klimatyzacji jest zamontowana na zewnątrz (narażona na wilgoć, opady) - więc w przypadku jakieś upływności prądu i zadziałania wyłącznika różnicowoprądowego nie zostanie wyłączone zasilanie urządzeń informatycznych w domu.
1) Światło: salon, kuchnia, łazienka mała, przedpokój, garderoba (bezpiecznik 6A).
- Żyrandol: 360W
2) Gniazdka: salon + klimatyzacja, przedpokój (bezpiecznik 16A).
- Klimatyzacja: 2000W
- Żelazko: 2000W

Obwód II:
Osobny obwód dla kuchni. Włączony czajnik bez wody powoduje zadziałanie wyłącznika różnicowoprądowego. Jest to najczęstsza przyczyna zadziałania wyłącznika różnicowoprądowego w naszym domu, dlatego ten obwód znajduje się jako jedyny na tej różnicówce.
1) Gniazdka: kuchnia (bezpiecznik 16A).
- Lodówka: ? max 300-400W (gdy działa odszranianie)
- Czajnik: 2000W
- Ekspres do kawy: 1400W
- Mikrofalówka: 1300W
- Toster: ? max 1000W
- Robot kuchenny: 1000W

Obwód III:
Istotą tego obwodu jest separacja sprzętu informatycznego (jak serwer) przez wyłączeniem spowodowanym przez inny obwód.
1) Światło: sypialnia, pokój dziecięcy, łazienka duża (bezpiecznik 6A).
2) Gniazdka: sypialnia, pokój dziecięcy (bezpiecznik 16A).
Obciążenie tego obwodu zazwyczaj wynosi kilkaset wat, i zapewne nie przekracza 500W. Czasami podczas testów macierzy dyskowych lub pracy serwerów w klastrze obciążenie może przekroczyć 2000W.

Obwód VI:
1) Gniazdka: zmywarka (bezpiecznik 10A).
2) Gniazdka: piekarnik (bezpiecznik 16A).
3) Gniazdka: pralka (bezpiecznik 10A).
4) Gniazdka: łazienka duża + suszarka do ubrań (bezpiecznik 16A).
5) Gniazdka: łazienka mała (+odkurzacz) (bezpiecznik 16A).
Faktyczny pobór prądu przez urządzenia:
- Zmywarka: 2000W
- Piekarnik: 2000W
- Pralka: 2200W
- Suszarka do ubrań: 2100W
- Suszarka do włosów: 1500W
- Odkurzacz: 1500W
Maksymalny prąd wyłącznika wynosi 40A , czyli więcej niż zabezpieczenie w postaci głównego bezpiecznika. Dlatego nie ma znaczenia tak duża liczba urządzeń, które zabezpiecza ten wyłącznik - nie mogą być używane jednocześnie. Również zadziałanie tego wyłącznika nie spowoduje wyłączenia żadnego kluczowego urządzenia, co mogło by grozić utratą danych lub innymi uszkodzeniami.


***********************


Przewody wchodzące do danego urządzenia (modułu w skrzynce elektrycznej) dobrałem tak, by do każdego z urządzeń podłączać maksymalnie dwa kable lub listwę zbiorczą lub pojedynczy kabel. Kable podłączane do danego urządzenia są dobrane tek, by miały jednakową średnicę - nie da się dobrze w zacisku modułu podłączyć razem kabli o różnych polach przekroju, jak np.: 4mm2 i 1.5mm2.

Do włącznika dzwonka należy doprowadzić N (a nie L), tak by utrudnić przerwanie zasilania przez ewentualnego włamywacza, który może w ten sposób liczyć na unieszkodliwienie zasilania alarmu. Przewód fazowy jest w ten sposób separowany przez oporność cewki dzwonka i bezpiecznik. Dlatego też dzwonka nie podłączyłem pod wyłącznik różnicowoprądowy.
Do włącznika dzwonka mam zainstalowane (wmurowane) przewody o przekroju 1.5mm2 i takie są oznaczone na schemacie.

Przy dwóch miernikach wskazujących obecność napięcia sieci:
1) Miernik napięcia w przekaźniku napięciowym RN-113.
2) Miernik Hz, cos phi, A.
lampka kontrolna nie jest potrzebna. Ponieważ jednak miernik Hz i s-ka. uruchomię w późniejszym terminie to dodałem lampkę kontrolną, by mieć informację o obecności zasilania. W przypadku ewentualnej awarii przekaźnika napięciowego kontrolka stanowi informację ułatwiającą diagnozę - na pierwszy rzut oka widać czy jest dostarczana energia elektryczna z rozdzielni na klatce schodowej.
Porada: Jeśli nie ma prądu, to wystarczy telefonem sprawdzić obecność sieci Wi-Fi i od razu można ocenić czy awaria ma charakter "globalny" :-), czy problem leży w bezpiecznikach na danej klatce schodowej.

Zainstalowałem bezpieczniki C20 do zabezpieczenia przeciwprzepięciowego o prądzie rozłączającym 6kA - takie były dostępne. W tym miejscu lepiej było by zastosować bezpieczniki o prądzie rozłączającym 10kA (muszę więc przy okazji wymienić wyłączniki nadmiarowo-prądowe zabezpieczenia przeciwprzepięciowego na Legrand 310, które potrafią rozłączyć do 10kA).

Na wejściu zasilania do domu zastosowałem wyłącznik 2P (na L i N), a nie bezpiecznik na L i wyłącznik na N. Dlatego tak postąpiłem, ponieważ bezpiecznik w postaci wyłącznika nadmiarowo-prądowego nie gwarantuje rozłączenia zasilania (w przypadku jakiś prac przy elektryce, gdybym chciał wyłączyć dopływ energii). Do tego instalacja na tym odcinku (licznik-skrzynka elektryczna w domu) jest chroniona przez zabezpieczenie przed i za licznikowe.

Stałe oznaczenia, szczególnie oznaczenia kabli plastikowymi oznacznikami, należy wykonać na końcu, bo mogą przeszkadzać przy układaniu okablowania.

Połączenia elektryczne łączymy mechanicznie, nie lutujemy. Przy źródle zasilnia o mocy zdolnej odparować kable i wyposażenie szafki elektrycznej, lutowanie jest za słabym sposobem łączenia. Wystarczy zobaczyć jak wygląda połączenie lutowane w zabezpieczeniu przeciwprzepięciowym (ostatnie zdjęcie:)

Połączenie skręcone śrubą (jak w listwie wyrównawczej) można dodatkowo zalutować po dokręceniu, by uniknąć utleniania połączenie w dłuższym okresie czasu - zawsze jednak lutuję tylko połączone mechaniczne przewody.

Po kilku dniach warto ponownie sprawdzić wszystkie zaciski na kable w modułach, ponownie je dokręcając.

Mam możliwość rozłączania przewodów N wyłącznikami: jestem jednak świadomy dlaczego tak robię, a by uniknąć sytuacji, że L jest załączona, a N nie, wyłączniki umieściłem w najwyższym, najtrudniej dostępnym, rzędzie w szafce elektrycznej.

Wyposażenie szafki należy bezwzględnie opisać. Wydrukowałem też schemat i opis rozmieszczenia modułów w szafce i umieściłem te wydruki w odpowiednim miejscu. W razie awarii, gdy nie będzie prądu (i możliwości włączenia komputera) mamy dostęp do informacji o instalacji elektrycznej. W tym samym miejscu mam tez wydruk telefonów alarmowych: administrator, elektrownia, wodociągi, inżynier miasta, gazownicy, itp.



Schemat montażowy szafki elektrycznej.


Rozmieszczenie modułów w szafce elektrycznej.

Schemat instalacji w szafce elektrycznej.


***********************


Należy stosować właściwe narzędzia.

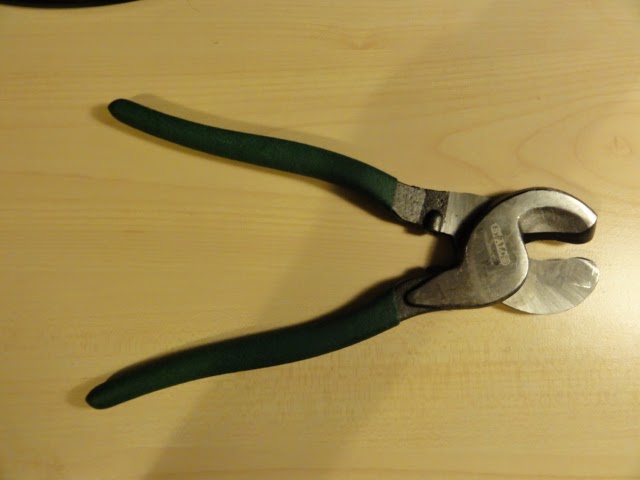

Kable ucinamy tym:
a nie miażdżymy tym:


***********************


Popełnione błędy:
1) Fatalna szafka elektryczna. Kosztowała 1/3 ceny szafki Legrand, ale bardzo ciężko było ją okablować przez brak odpowiedniej ilości miejsca na prowadzenie kabli pomiędzy sklejonymi modułami - tak, zamiast jednorodnej szafki producent sprzedaje trzy połączone moduły. Szafka nie zapewnia też odpowiedniego prześwitu pomiędzy modułami a tylną ścianką, co też utrudnia poprowadzenie okablowania (np.: kabli wychodzących ze ściany o ograniczonej długości).
2) Zachowałem poprzednią (nieprawidłową) zasadę oznaczania kabli: niebieski-L, brązowy-N. Prowadzenie kabli było przez to prawdziwą męczarnią. Tak bardzo mam zakodowane prawidłowe kolory (L-brązowy, N-niebieski), że powodowało to prawdziwą schizę... :->


***********************


Prace zakończyłem przeglądem wszystkich gniazdek elektrycznych. We wszystkich zamieniłem zakończenie kabli z prostego na oczkowe w celu zwiększenia powierzchni styku; oczyściłem kable, oczyściłem bolce PE. W jednym gniazdku znalazłem przewód podłączony do śruby z zerwanym gwintem - tam nie było prawidłowego kontaktu - coś tam stykało.... Elektryk wiedział o zerwanym gwincie - tylko ten jeden przewód w całym mieszkaniu posiadał zakończenie oczkowe kabla, a nie proste. Masakra.Przeciwpożarowy detektor iskrzenia 5SM6 firmy SIEMENS wyłączy'by obwód z takim gniazdkiem?
Wszystkie gniazdka mają fazę w po lewej stronie.


***********************


Skrzynka wyposażona jest w zabezpieczenie przeciwprzepięciowe stopnia "C" (stopień "B" jest w skrzynce głównej: Zabezpieczenie przeciwprzepięciowe - odgromnik klasy B ). Wraz z zabezpieczeniami stopnia "D" stanowi to komplementarną ochronę przeciwprzepięciową.

Dlaczego w mieście, w bloku zasilanym kablem ziemnym, zastosowałem zabezpieczenie przeciwprzepięciowe? Dlaczego kupiłem RN-113? Spotkałem się z opinią, że są to zbędne zabezpieczenia. Powiedział to laik mający podłączony do sieci elektrycznej dwa TV kineskopowe, komputer z routerem i nie najnowszą mikrofalówkę... W takim przypadku zabezpieczenia kosztują tyle, co ten nieliczny sprzęt. Dlatego nie należy kopiować rozwiązać, tylko dostosowywać do konkretnych miejsc użycia i potrzeb.
Blok posiada instalację odgromową, co ma znaczenie przy rozpatrywaniu celowości użycia zabezpieczeń, a do sieci energetycznej mam podłączony sprzęt za około sto tysięcy - w takim przypadku koszt zabezpieczeń już nie wydaje się duży.




***

Update: 2015.10.03:

Naprawa firmowej kontrolki fazy na szynę DIN w rozdzielnicy:
Kontrolka LED w rozdzielnicy

***
